FREUDENBERG密封套件24070160
- 品 牌：FREUDENBERG
- 型 號：24070160
-
技術資料：
FREUDENBERG密封套件EK系列.pdf
- 閱讀次數：5
產品介紹

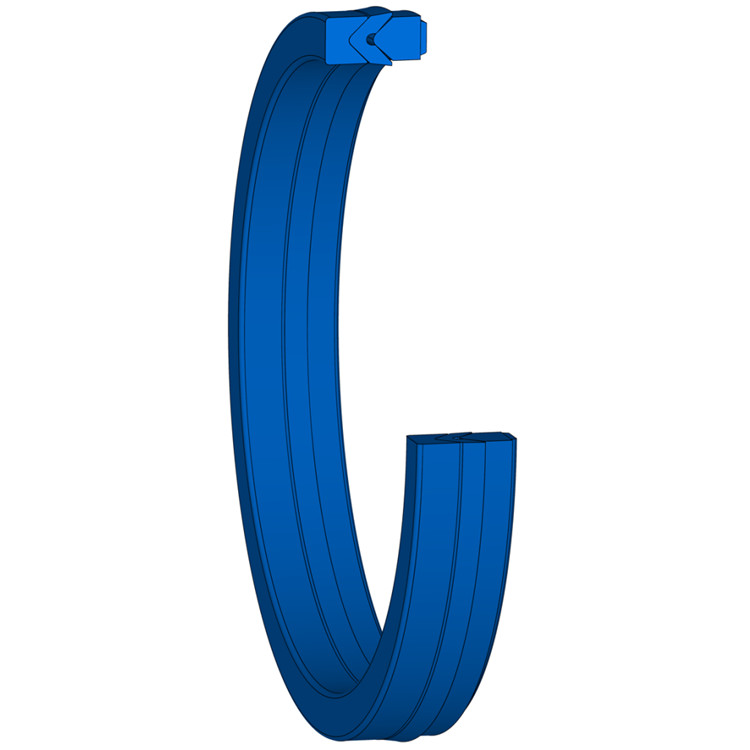

FREUDENBERG公司的V型密封套件由壓力環、一個或多個V型環以及支撐環組成。這類多部件密封套件適用于重型應用場景，例如工業壓力機或廢料剪切機的大型氣缸。該產品主要面向售后市場及（老舊）設備維護領域。除堅固耐用外，V型密封套件在于可臨時應用于表面粗糙的配合面。該密封套件可提供活塞桿密封或活塞密封兩種形式。當活塞兩側均受壓時，需采用背靠背安裝方式配置V型密封套件。
性能特點
配合面表面質量要求低
使用壽命長
活塞密封
當兩側均承受壓力載荷時，采用背靠背布置方式安裝兩套密封組件
密封效果源于安裝空間內的軸向預緊力
產品結構與細節
一個至兩個卡箍
配合壓力與支撐環使用
安裝于帶蓋的軸向開放安裝空間
技術參數
|
產地 |
德國 |
|
FST產品編號 |
24070160 |
|
舊產品編號 |
0049-070160 |
|
凈重 |
20 g |
|
包裝規格 |
1件 |
|
REACH |
材料不受REACH法規影響 |
|
符合標準 |
ROHS |
|
材質 |
丁腈橡膠 BI-NBR B3B246 |
|
顏色 |
黑色 |
|
靜態溫度范圍 |
-30 至 100 ℃ |
|
內徑 |
48 mm；1.890 英寸 |
|
外徑(D) |
63 mm；2.480 英寸 |
|
密封寬度(H) |
12.50 mm；0.492 英寸 |
|
安裝空間寬度(L) |
13 mm；0.512 英寸 |
|
導入倒角(C) |
5 mm；0.197 英寸 |

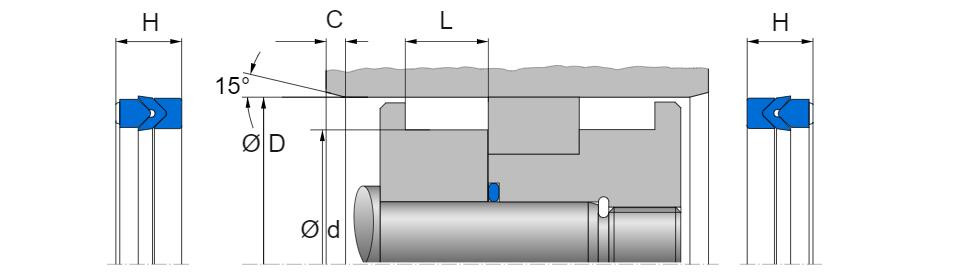

產品尺寸
產品應用
鋼鐵行業、工業壓力機、船舶液壓系統、廢料剪切機、特種液壓缸、注塑成型機、液壓鋼結構
